Utilisation d'un émetteur
V4

Démarrage

Pour allumer: appuyer un instant sur le bouton poussoir de l'interrupteur électronique.
Le dernier modèle utilisé est chargé et l'émetteur fonctionne immédiatement.

Si on a chargé un fichier "son" avec le nom du modèle, vous entendez ce message, pour confirmer le choix et éviter une confusion due à la longueur trop réduite des noms de modèle.

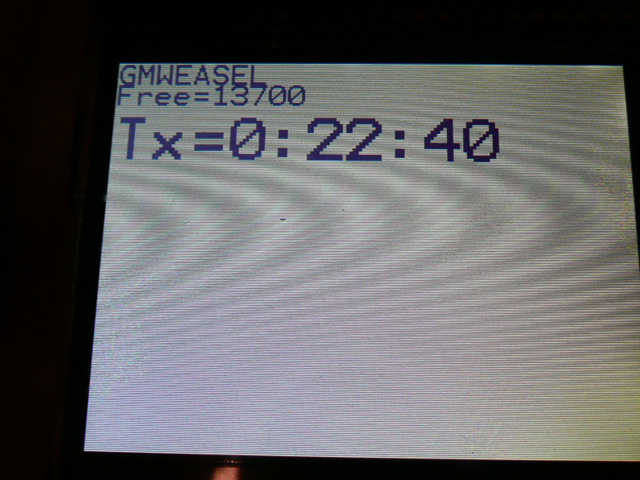

Après quelques secondes, l'écran Lcd donne normalement les informations dites "en cours de vol":

use_1

- deux lignes en petits caractères : le nom du modèle , la mémoire disponible, la tension de chaque batterie, le courant consommé ainsi que la consommation cumulée
- les 6 lignes suivantes dépendent du programme RCCL de ce modèle.

Si on n'a rien prévu dans le programme, une seule ligne donne le temps de fonctionnement de l'émetteur
sinon, on peut afficher des chronos, des variables de télémesure

En cliquant sur le nom du modèle, on reçoit des in formations complémentaires:

si vous avez une photo du modèle, elle s'affiche avec les boutons Back et Docu

Back = retour au menu précédent
Docu= affichage du texte du modèle avec en commentaire toutes les instructions que vous avez rédigées.
Prévoyez des commentaires avec les instructions pour le pilote, la check-list de démarrage ...

si vous n'avez pas de photo du modèle, l'option d'affichage est directement utilisée

En cliquant au milieu de l'écran, on appelle le menu on-line.
Utilisez un stylet adapté , que vous trouvez dans les magasins de smart phones.

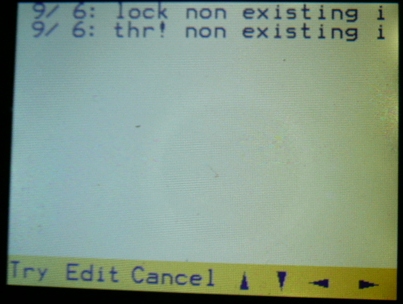

Parfois le démarrage est anormal: il apparait une liste de messages d'erreurs lorsque le programme est incorrect

Une ligne de commande est située en bas de l'écran. Elle permet de paginer la liste (ici il faut actionner la flèche de droite pour examiner la suite du message)

3 codes indiquent la suite de l'opération

Try = continuer (par exemple lorsque les messages signalent une position incorrecte des organes de commande lors du démarrage. On corrige les organes de commande et on recommence)
Edit = pour corriger le modèle
Cancel...charger un autre modèle

Si le dernier modèle utilisé est inconnu, ce dernier menu est automatiquement appelé.

Démarrage avec erreur: recovery start
Parfois on a modifié un modèle de façon incorrecte , provoquant une erreur grave et un blocage total.
On peut corriger ce modèle avec la procédure suivante
1) éteindre l'émetteur, soit avec le bouton d'urgence si vous l'avez prévu, soit en débranchant les batteries
2) appuyer sur le bouton de l'autotrim et le garder enfoncé, puis allumer l'émetteur
L'émetteur démarre l'éditeur sans charger le modèle et vous permet ainsi de le corriger.

Démarrage avec télémétrie Jeti

Allumer d'abord l'émetteur, puis le récepteur.
On dispose de l'instruction JETIRX pour vérifier que le modèle prévu est allumé.
En cas d'erreur il peut être nécessaire d'éteindre l'émetteur avant de recommencer. Le module d'émission se lie à un module de réception lorsqu'on l'allume!

Trims digitaux

Modes de fonctionnement
Un interrupteur à 3 positions définit l'utilisation des trims et la fonction d'un bouton poussoir.

la position centrale est la position normale , chaque trim est associé à un manche
Le bouton poussoir est à usage libre , il est lié à la variable @BB .
Si on appuie rapidement deux fois de suite, la deuxième pression est liée à la variable @BC.
Utilisation pour la télémétrie :

une pression = demande des informations normales
deux pressions= demande des informations normales puis des informations étendues

position haute
Les trims digitaux sont définis comme ci-dessus et de plus, la fonction autotrim est active.
Ceci est utile au lancement du modèle, pour procéder rapidement à un trim.
En revenant à la position centrale, on déconnecte la fonction autotrim.
( le bouton poussoir est lié à la variable spécifique @BA voir la commande UPD)
position basse , pour associer temporairement les trims à des paramètres à régler en vol .
Par exemple, on a choisi de régler le mixage frein-> profondeur en l'affectant au trim de profondeur.
Ceci permet de régler jusqu'à 4 paramètres en un vol.
Le bouton poussoir est à usage libre , il est lié à la variable @BB .

Utilisation des boutons de trim
Lorsque vous utilisez les boutons de trim, un message vous affiche le nom du paramètre et la nouvelle valeur.
Si vous gardez un bouton enfoncé, le mouvement va progressivement s'accélérer.
Si vous appuyez sur les deux boutons en même temps, la valeur revient à zéro.

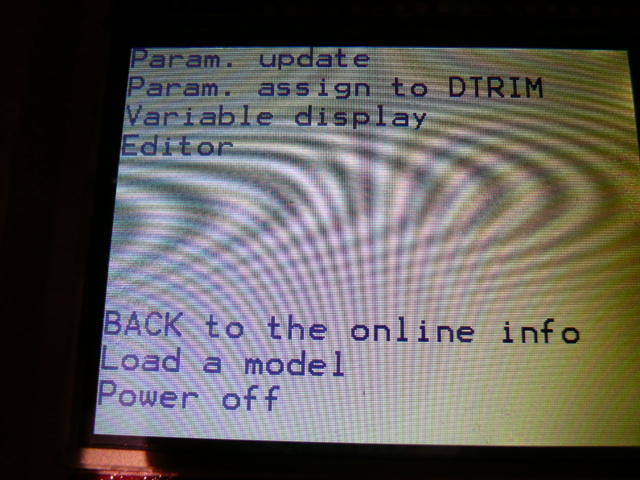

Menu online

Param update
pour modifier la valeur d'un paramètre
Param assign to DTRIM
pour assigner 1 à 4 paramètres aux trims digitaux, ce qui permettra de les modifier en cours de vol
Variable Display
affiche les variables. On peut sélectionner une partie de cette liste et suivre leurs changements lorsqu'on actionne les variables de commande
Editor
pour éditer le fichier avec les instructions du modèle (en langage RCCL)
Jeti active:
Le menu " affiche le message courant de la Jeti Box et présente les 4 boutons permettant de naviguer et un bouton combiné "Erase".
Chaque pression sur une touche envoie une impulsion vers le module Jeti dans le mode "One Touch". Utilisez les boutons ON/OFF pour passer de ce mode "One Touch" au mode "Long touch" qui permet de garder un bouton enfoncé et d'envoyer un signal de longue durée.
Jeti Follow affiche l'écran de la Jeti Box sans permettre d'intervenir...ce qui permet de suivre la navigation automatique
BACK
quitte le menu pour revenir aux informations "en cours de vol"
Load a model
Quitte le modèle en cours, affiche une liste de modèles pour choisir le nouveau modèle qui sera immédiatement chargé.
Permet également de choisir un module à éditer.
Power Off sauve quelques fichiers (par exemple les valeurs des paramètres ) et coupe l'alimentation après quelques econdes
Setup
Réglages du volume sonore, de la luminosité de l'écran
Calibrage de l'écran tactile
Consultation et mise-à-jour des fichiers de la carte SD y compris les images et le logging

La télémétrie et les alarmes

consulter la télémétrie Jeti
ma liste de variables
consulter le langage RCCL
la procédure à suivre pour enregistrer les messages d'alarme (enregistrer les messages vocaux).

Ceci a été réalisé avec Jeti. En principe les programmes RCCL V4 sont ouverts à d'autres systèmes de télémétrie

les 2 premières lignes de l'Affichage : status

La première colonne affiche en première le nom du modèle
Juste en-dessous, deux chiffres :
1- la mémoire disponible après chargement du modèle, ce qui est fonction du nombre de variables
2- le pourcentage disponible pour les opérations , qui dépend de la longueur du programme

Les colonnes suivantes donnent la situation des deux batteries:
( modèles installés: Zippy 1100 LiFe )

tension
courant fourni par batterie , en mA
consommation cumulée en mAh. Ces totaux reviennent à zéro si on allume l'émetteur après avoir complètement rechargé les batteries.

Un test de consommation a été fait avec une seule batterie connectée, du modèle Zippy 1100 Life.
Consommation mesurée: 380mA )
La tension est > 6,30V pendant la plus grande partie de la décharge, jusqu'à 800 mAh . Ensuite la tension baisse plus rapidement , après une consommation de 960 mAh la tension n'est plus suffisante et provoque une alarme du module d'émission Jeti. (la tension normale est 5V; le minimum exigé par le module Lcd est 4,5V ).

L'autonomie disponible en sécurité avec deux batteries est donc de 2*800mAHh soit 4 heures 12'. Il reste ensuite 2*160mAh soit 50' ...soit au total 5 heures.

Consommation lorsque l'émetteur est "coupé"
L'interrupteur électronique consomme 2,8 mA ...en 4 semaines les deux batteries sont vides.
Vous pouvez installer un interrupteur mécanique ou prévoir une charge flottante .

Coupure automatique
Lorsque les manches ne bougent pas, l'émetteur se coupe automatiquement après 12 minutes , sauf si on utilse un modèle de test (préfixe TE dans mon cas)
