Utilisation d'un émetteur V4:
Afficher les variables
Menu "Variable display"
Ce menu affiche toutes les variables, par ordre alphabétique.La
valeur de chaque variable s'affiche en temps réel, selon la position des organes de commande.

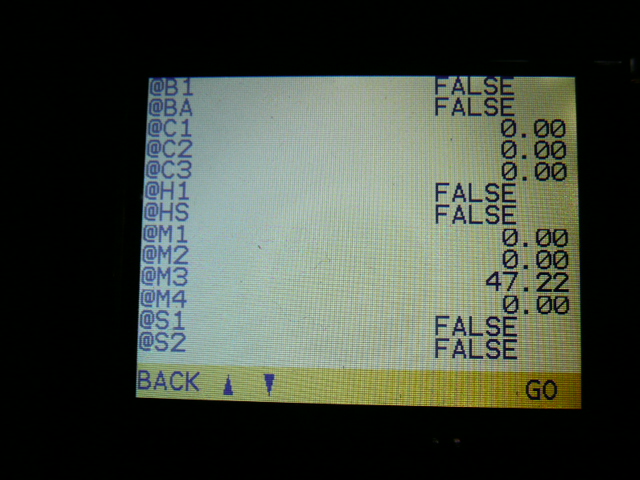

La ligne de commande permet de paginer avec 2 flèches .(image 1)

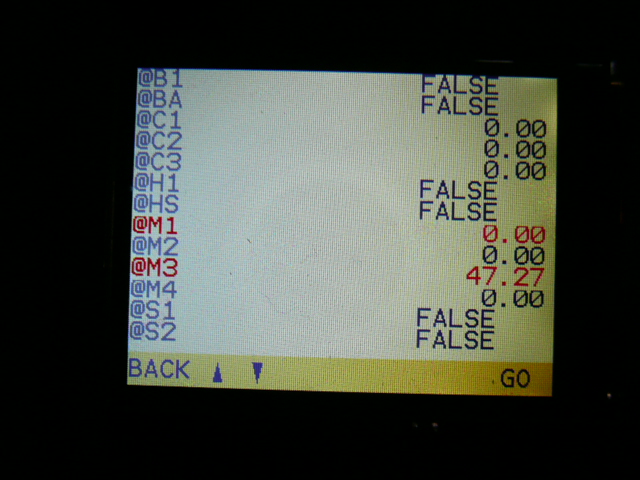

On peut créer une liste de variables sélectionnées (image 2):
En cliquant sur une ligne, on la sélectionne et elle apparait en rouge .
Pour supprimer la sélection, il suffit de cliquer sur une ligne rouge.

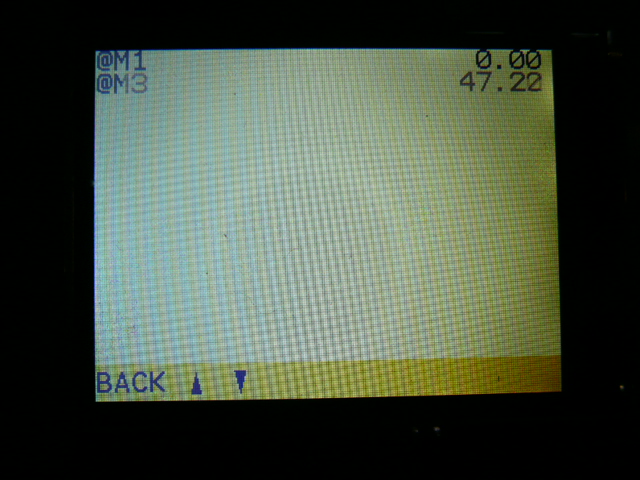

Si on clique sur GO, seules les variables sélectionnées
s'affichent(image 3). Ceci permet d'afficher sur une seule page des
variables qui étaient dispersées sur plusieurs pages.
En actionnant les
organes de commande , les variables changent de valeur et on peut les vérifier.
En bas de ce dernier écran on a la commande GRAPH, pour mettre cette
liste de variables en graphiques( liste de longueur <=6).
Vous choisissez une variable pour l'axe x, les autres s'affichent en
couleurs différentes sur l'axe y. Bien entendu, il faut encore
actionner un organe de commande pour parcourir l'axe x.
Chaque fois que vous sélectionner la variable x ou une nouvelle variable x, le graphique est effacé.
La liste des variables sélectionnées est conservée lorsque on quitte ce
dialogue, elle estdisponible pour le réglage de paramètres , afin
d'obtenir une valeur déterminée pour une variable.
