Utilisation d'un émetteur V4:

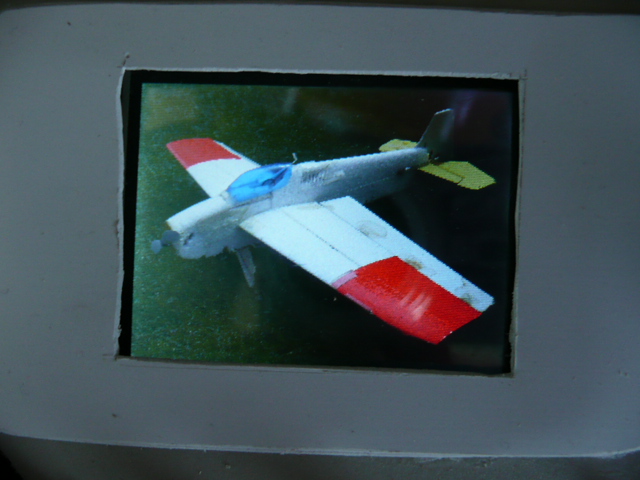

Images
Procédure "officielle"
Le LCD est livré d'origine en mode "portrait", mais il est utilisé par
RCCL en mode "landscape". Pour afficher des photos en mode
landscape, le constructeur suggère de remplacer le firmware pour définir cette orientation.
Firmware
Matériel nécessaire :
µUSB-CE5 pour "flasher" le lcd
Fichiers :
-
allez sur le site http://www.4dsystems.com.au
-
recherchez le Lcd série µLCD-24PT(SGC)
-
choisir le tab "Downloads"
- cliquez sur "warranty tables" pour identifier la version de votre
Lcd ( 24PT ou 24PT-N ou 24PT-I ). J'ai testé cette procédure avec
la version ancienne 24PT.
-
au passage, vous pouvez faire un download du fichier Pmmc correspondant à votre version, pour en faire une mise-à-jour
-
aller dans les DISP configuration files pour y trouver une configuration landscape (uLCD-24PT-L-V00.h , dans mon cas)
Pas encore possible avec la version 24PT-I
-
download du programme DISP.exe, à utiliser avec Windows.
On lit le fichier dans le programme, puis on les écrit vers le Lcd .
(petite précaution: avant de faire la mise à jour, autant prendre une
copie: transférer les donées du Lcd vers le programme puis les sauver
dans un fichier)
Compilez le programme RCCL avec l'option #define DISP_LANDSCAPE
Conversion des images
Le lcd de 4D peut afficher des images,ais il faut les convertir vers le format spécifique de ce LCD.
Ceci utilise le logiciel "Graphics composer" du constructeur. C'est un fichier gc.exe qui fonctionne sous Windows.
Sous Linux je l'ai utilisé avec VirtualBox.
Prendre les photos , les charger dans un folder de travail et leur
donner le nom du modèle (dans cet exemple le modèle PEXROCK)
Démarrer le programme "graphics composer"
- créer un nouveau projet
- changer la dimension de l'écran à 320*240 ,c'est en bas à droite
- ajouter une image: le bouton ADD en bas à gauche, soit PEXROCK
- cliquer "ignore screen size constraints"...la photo devrait s'afficher en utilisant tout l'écran
- sauver , sous le nom de projet PEXROCK
- cliquer l'icone Build en utilisant le même nom PEXROCK et l'extension proposée Gcs
Dans le folder de travail vous trouvez un fichier PEXROCK.gci , garde
une copie de ce ficher... et vous pouvez éliminer les autres
fichiers.
Pour transférer vers la carte SD:
- ouvrir le boitier, retirer la carte SD et transférer les images.
C'est ce que je vous recommande pour charger une série d'images.
- copier le fichier image vers le Mbed, démarrer l'émetteur, aller dans
le menu de Setup -> carte SD et prenez patience.Le transfert se fait
sans devoir ouvrir le boitier mais c'est TRES lent.
Procédure sans mise à jour du firmware
Vous ne disposez pas du
µUSB-CE5 ou bien il n'y a pas de fichier DISP .
Compilez le programme RCCL sans l'option #define DISP_LANDSCAPE (ou mettre // devant)
Faites tourner chaque photo de 90° vers la droite.
Reprenez la procédure de conversion ci-dessus, mais au lieu de
changer la dimension de l'écran à 320*240 vous gardez la dimension 240*320
La photo s'affichera correctement
