Utilisation

Démarrage

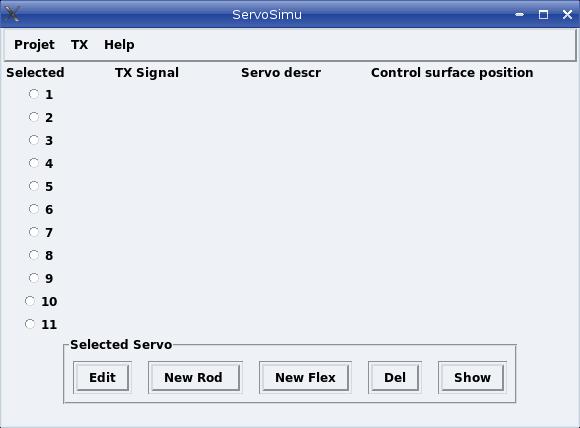

Au démarrage le programme affiche un menu

Projet :sauver le projet ...

TX Les caractéristiques de l'émetteur et le rythme de lecture

Help...qui ouvre cette documentation dans votre browser

Description des commandes pour un canal

Vous sélectionnez un canal (première colonne de l'écran) et puis l'une des fonctions servo

Description du menu et de la vue globale des canaux

Projet

Open permet de lire un projet qui a été sauvé précédemment. Un projet comporte toutes les commandes d'un modèle réduit.

Save As permet de sauver un projet, en lui donnant un nom, de préférence dans le folder "Models" et avec l'extension .srv

Exit permet de quitter le programme tout en sauvant automatiquement le projet courant
En fermant la fenêtre, vous quittez sans sauver le projet.

TX

Tx Param permet de corriger les paramètres PPM de l'émetteur.

durée de l'impulsion au neutre (par défaut 1,50 msec)

variation de durée pour un signal maximum (100%). Par défaut : 0,55 msec.

Quelques mesures réelles

Multiplex Evo : correspond aux valeurs par défaut 1,5 +- 0,55
Graupner MC24: quelle surprise ! car si le neutre est le même, le débattement semble tronqué. Lorsque la radio renseigne un signal de 100% , le signal reçu n'est que de 70%. Mais il est vrai que la MC24 peut moduler le servo à 150%. En modulant à 135% on est proche des 100% de Multiplex
une vieille Futaba FC-18 correspond

trigger level: On choisit ici à quelle hauteur se fera la détection . Voyez ci-dessus le menu TXtest qui donne le signal de l'oscilloscope. Vous pouvez régler la hauteur à laquelle le signal passe de 0 à 1 . Comment? Vous choisissez le Mode "Show TX continouus", puis vous ouvrez ce menu TXParam et vous ajustez le trigger level.
si vous utilisez un récepteur PCM, cochez la case et indiquez le canal du récepteur qui est connecté au PC

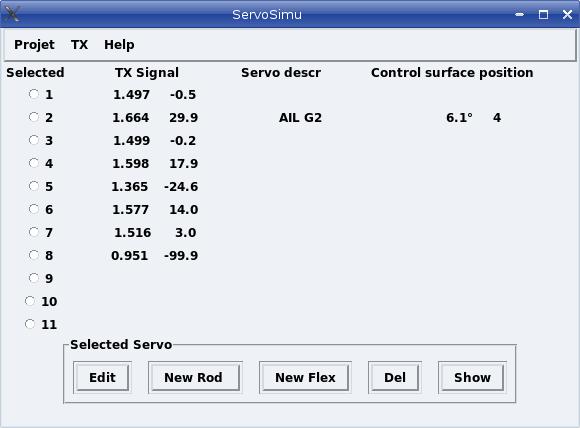

TXrecord effectue une seule courte lecture du signal de l'émetteur. Pour chaque canal émis, vous voyez le signal de l'émetteur (TXSignal), en msec et en pourcents .
L'image ci-dessous comporte une définition de servo, sur le canal 2.

TXlive lit le signal en continu. C'est nécessaire lorsque vous voulez bouger les manches de l'émetteur et voir la position des gouvernes.

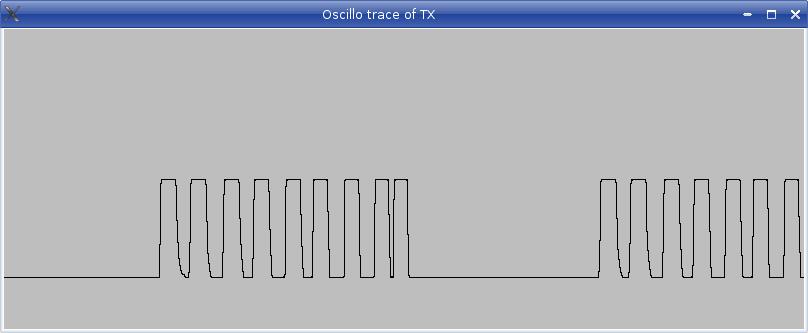

TXtest affiche le signal comme un oscilloscope.

S'il n'affiche pas ceci cliquez ici audio

en continu du canal 2. Bougez le stick et le dessin vous montre la position du servo et de la gouverne !
