Utilisation
d'un émetteur
V5 démarrage
Démarrage
Pour allumer: appuyer un instant sur le bouton poussoir de l'interrupteur
électronique (que j'ai placé à côté de l'antenne,sur mon émetteur)
Le dernier modèle utilisé est chargé et l'émetteur fonctionne immédiatement.
Si on a chargé un fichier "son" avec le nom du modèle, vous entendez ce
message, pour confirmer le choix.langage
de programmation le langage
RCCL
L'écran affiche une première ligne avec le nom du modèle, la tension de la
batterie et la consommation.
D'autres informations peuvent suivre, si vous en avez programmé
l'affichage (ici j'affiche la durée de fonctionnement de l'émetteur).
Parfois le démarrage est anormal: il apparaît une liste
de messages d'erreurs lorsque le programme est incorrect.
Chaque ligne d'erreur est précédée par le numéro de la ligne qui provoque
l'erreur, suivi éventuellement par le numéro de ligne dans un module.
Démarrage avec
erreur: recovery start
Parfois on a modifié un modèle de façon incorrecte , provoquant une erreur
grave et un blocage total.
On peut corriger ce modèle avec la procédure suivante
1) éteindre l'émetteur, si nécessaire en débranchant les batteries
2) appuyer sur le bouton de l'autotrim et le garder enfoncé, puis allumer
l'émetteur et relâcher l'autotrim.
L'émetteur démarre sans charger le modèle .
Démarrage avec télémétrie Jeti
Allumer d'abord l'émetteur, puis le récepteur.
On dispose de l'instruction JETIRX
pour vérifier que le modèle prévu est allumé.
En cas d'erreur il peut être nécessaire d'éteindre l'émetteur avant de
recommencer. Le module d'émission se lie à un module de réception lorsqu'on
l'allume!
Particularités d'utilisation
Utilisation
des boutons de trim
Lorsque vous utilisez les boutons de trim, un message vous affiche le nom
du paramètre et la nouvelle valeur, qui est également dictée
Si vous gardez un bouton enfoncé, le mouvement va progressivement
s'accélérer.
Si vous appuyez sur les deux boutons en même temps, la valeur revient à
zéro(ou plutôt à la moyenne entre les deux limites spécifiées dans
l'instruction DTRIM)
Un interrupteur à 3 positions définit l'utilisation des trims et la fonction
d'un bouton poussoir.
- la position centrale est la position normale
, chaque trim est associé à un manche
Le bouton poussoir est à usage libre , une pression met la variable @BB
à la valeur "vraie".
Si on appuie rapidement deux fois de suite, la deuxième pression est
liée à la variable @BC.
Mon utilisation pour la télémétrie : une pression = demande des
informations normales; deux pressions= demande des informations normales
puis des informations étendues
-
position haute =autotrim
Les trims digitaux sont définis comme ci-dessus et de plus, la fonction
autotrim est active.Elle permet de procéder rapidement au réglage
des trims.
Il suffit d'actionner les sticks pour obtenir un vol stable, puis
d'appuyer sur le bouton et on peut relacher les manches car les trims
ont été mis à jour
- position basse , pour régler des
paramètres en vol . Chacun peut le faire à sa façon.
J'utilise quelques instructions RCCL qui me permettent de choisir le
paramètre et le modifier.
1) parcourir la liste des paramètres modifiables avec le trim 1 (trim de
gaz). Après chaque pression l'émetteur me dicte le nom du paramètre.
2) utiliser ensuite le trim 2 pour en modifier la valeur que l'émetteur
dicte.
Utilisation de l'écran pour un dialogue
On appelle un menu en appuyant sur le bouton poussoir quand
l'interrupteur de sécurité est en position basse.(liste
des menus)
- chaque menu est une liste dont le nombre de lignes ainsi que la
longueur des lignes peuvent dépasser la dimension de l'écran.
- Vous trouvez en bas de l'écran des commandes:
-BACK pour revenir en arrière
-des flèches pour parcourir la
liste, par exemple ici vous voyez une flèche pour aller plus bas dans la
liste.
Il peut y avoir des flèches pour aller plus haut, plus bas, à droite ou
à gauche
-"line" pour afficher le numéro
de ligne
- pour exécuter une commande, pensez à la souris de votre PC.
Ici elle est remplacée par un stick (gauche par défaut) et le bouton
poussoir.
- la position de la "souris" est marquée par une petite croix (voir plus
haut la photo du premier écran) ou par la mise en évidence d'une
zone .

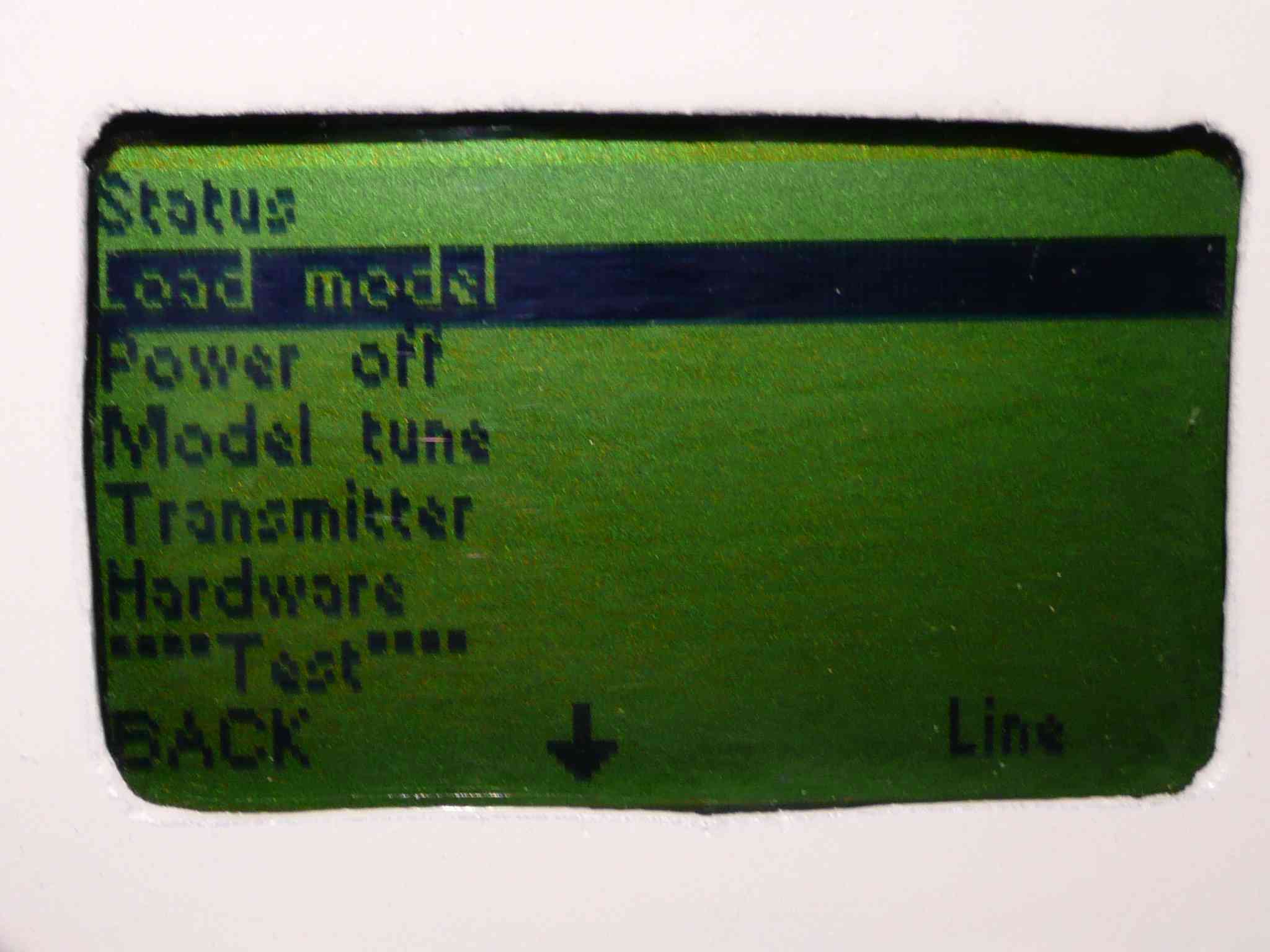

Sur la photo, le stick a été déplacé vers le haut, sur la deuxième
ligne, qui s'affiche en blanc/noir pour vous confirmer que c'est la
ligne sélectionnée.
Appuyez sur le bouton pour exécuter l'action définie pour cette ligne.
Particularités du dialogue
avec la "souris":
- mettre l'interrupteur de sécurité vers le bas pour activer la souris,
commandée par le manche gauche
- pour utiliser le manche droit, il suffit de mettre l'interrupteur de
trim vers le haut
- le manche qui est emprunté par la "souris" fournit en usage normal
deux variables utilisées par votre programme (par exemple profondeur et
dérive).
lorsqu'on active la fonction souris avec un manche, les valeurs de ces
variables restent figées, ce qui vous permet de régler votre programme
sans difficulté.
- cette combinaison est ce que j'ai
choisi, rien ne vous empêche d'ajouter un mini stick et son
bouton poussoir indépendants qui ne seront utilisés que pour les
menus.La modification est aisée.
Ma combinaison a un danger: surtout ne PAS lancer un planeur en mode
menu...il n'y a pas de commande de profondeur. Petit rappel: on doit
vérifier le fonctionnement des gouvernes avant tout départ.
©
