Construction d'un émetteur V5

Câblage du Boîtier

Les composants

Voici les composants que j'ai choisi. Mon fournisseur principal est www.mouser.be , parfois www.reichelt.deMouser.
Ce sont des composants de qualité dont les caractéristiques et dimensions sont disponibles sur le site du vendeur.

Interrupteur 2 positions	108-0042-EVX interrupteur on-on
Interrupteur 3 positions	108-0044-EVX interrupteur on-off-on
Boutons poussoirs	10PA019

Interrupteur avec verrou	633-M2012LL4W01 (je n'ai pas trouvé plus petit)
Curseurs	652-PTL20-10G1-103B2 (avec clic central )
Stick	619-27808 C'est le stick Hitec Aurora 9, auquel Parallax ajoute un petit Pcb pour la connection
Divers origine Reichelt.de
Potentiomètre son	10k linéaire
Haut-parleur	AL-30P 8 Ohm 0,2W sensibilité 81dB, diamètre 30mm , origine Reichelt L'amplificateur qui se trouve sur le pcb est un TDA7052a, alimenté par la batterie (6,5 V en Life), prévu pour un haut-parleur de 8 Ohm.
Prise pour écouteur	c'est une prise femelle classique 3,5mm, pour un écouteur monophonique qui enclenche le haut-parleur si la prise mâle de l'écouteur n'est pas enfoncée. Prise LUM 1502-03 ou Mouser 502-142AX : relier HP entre SLV et Shunt / signal entrant entre SLV et Tip

Câblage des composants

Les interrupteurs sont montés sans écrou extérieur: un trou foré à 4,5mm permet de les visser dans le contreplaqué.

Connecter les organes de commande nécessaires pour les menus en notant les entrées utilisées. (voir par exemple mes programmes calchw...)

Pour les autres connections vous ne devez pas noter les entrées utilisées: elles seront facilement déterminées ultérieurement avec le menu "Hardware".

Si vous vérifiez des connections avec un multimètre, en utilisant la fonction "mesure de résistance", déconnectez le bloc électronique pour ne pas risquer d'endommager les circuits intégrés du pcb.
La mesure en voltmètre

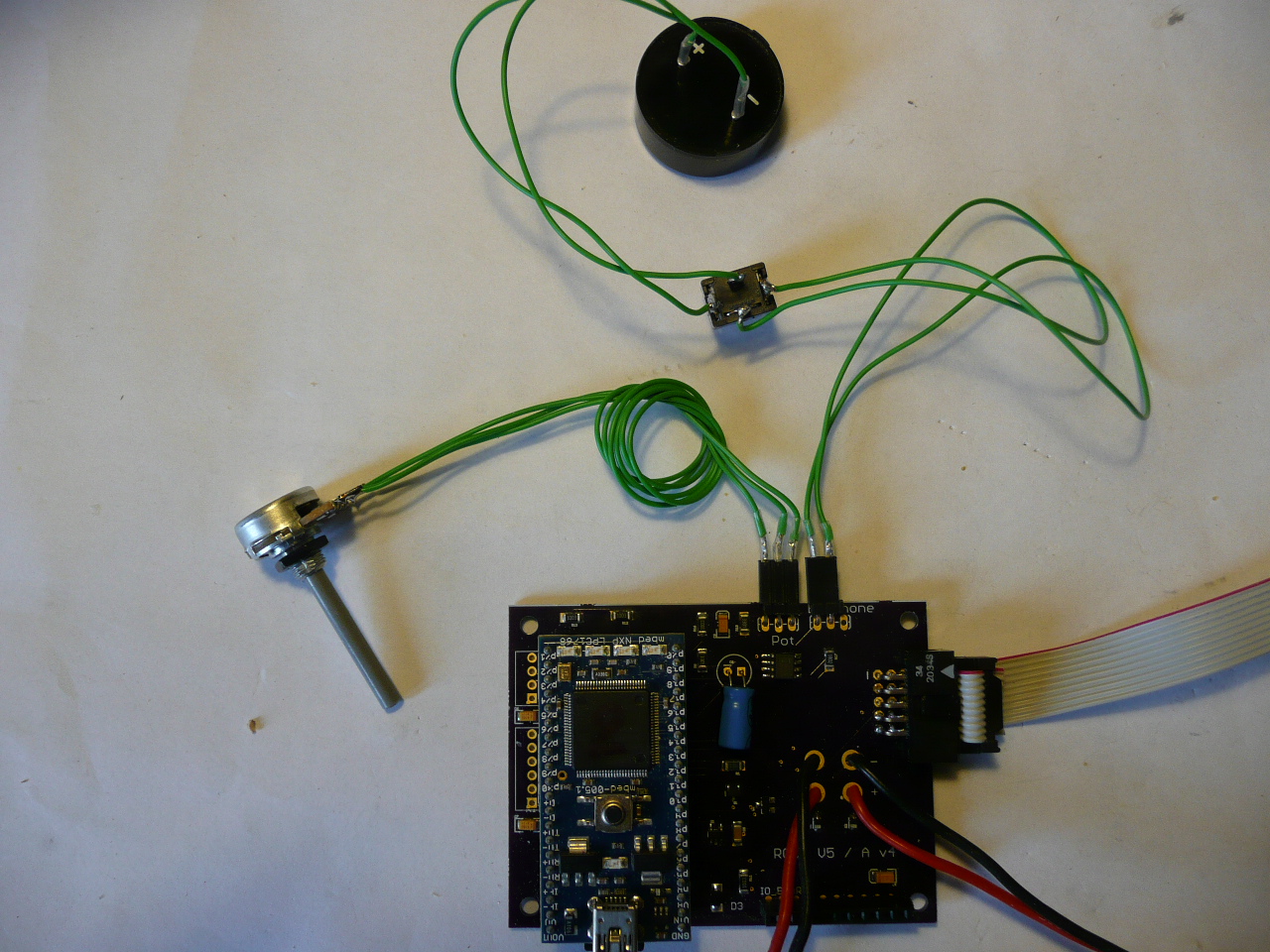

Audio et Lcd

le potentiomètre de réglage du volume est relié au connecteur, le curseur au milieu.
Retournez le connecteur si le sens de rotation du potentiomètre n'est pas bon
Remarque : ce potentiomètre fournit une tension continue réglable entre 0.5 et 1V qui est la commande de volume de l'amplificateur
la prise pour écouteur (référence Mouser , voir plus haut) et le haut-parleur
Le LCD est relié au circuit de base par un câble plat, qui est prévu pour un signal SPI "4 fils" . La photo ci-dessus vous montre de quel côté se trouve le fil "1" (identifié par la couleur rouge)

Un première liste de LCD possibles sont de taille 128*64 et utilisent un contrôleur ST6575 . Les options de compilation sont dans lcd.h

Mon choix est fabriqué par http://www.lcd-module.de/, c'est le modèle EA DOGL128L-6 qui est en technologie réflective. Il est disponible chez Mouser.
Ceci est mieux lisible au soleil qu'une technologie transflective comme leur modèle EA DOGL128W-6, qui permet cependant un rétroéclairage . Vous pouvez choisir cette solution.
un autre lcd testé est fabriqué par http://www.newhavendisplay.com/ , c'est le modèle NHD-12864MZ-FSW-GBW-L
Il est bon mais plus lent
pas encore testé :ERC12864FSF-2 de http://www.buy-display.com

Dans le futur j'espère trouver un écran de même taille extérieure (environ 2,6"), comportant un plus grand nombre de pixels et bien entendu lisible au soleil. Ce sera sans doute en technologie OLED.

Pour le montage j'ai confectionné un petit boîtier qui se fixe sur le boîtier de l'émetteur comme pour la version ABS. (la documentation suivra)
