Construction d'un émetteur V5

Boîtier " Tout Bois"

La dimension du boîtier "Tout bois" est 250 * 180 , comme le boîtier en ABS utilisé pour les versions V4 et V5 . C'est également une "boite" .
L'épaisseur est cependant plus faible : 41mm.

L'utilisation en pupitre est différente:
- pour appuyer les mains , une petite "aile" est montée de chaque côté de l'émetteur et supportée par des "clés d'aile" (cap 3mm )
- pour accrocher le boîtier au harnais, deux pièces en contreplaqué sont glissées dans une fente et sont verrouillées par la clé d'aile. La forme de la pièce permet de suspendre l'émetteur près de son centre de gravité.

Le matériau est un contreplaqué 3mm, vendu par SperholtzShop Zembrod .Ici c'est un contreplaqué chêne clair (Eiche, 500x300x3mm)

	dimension en mm

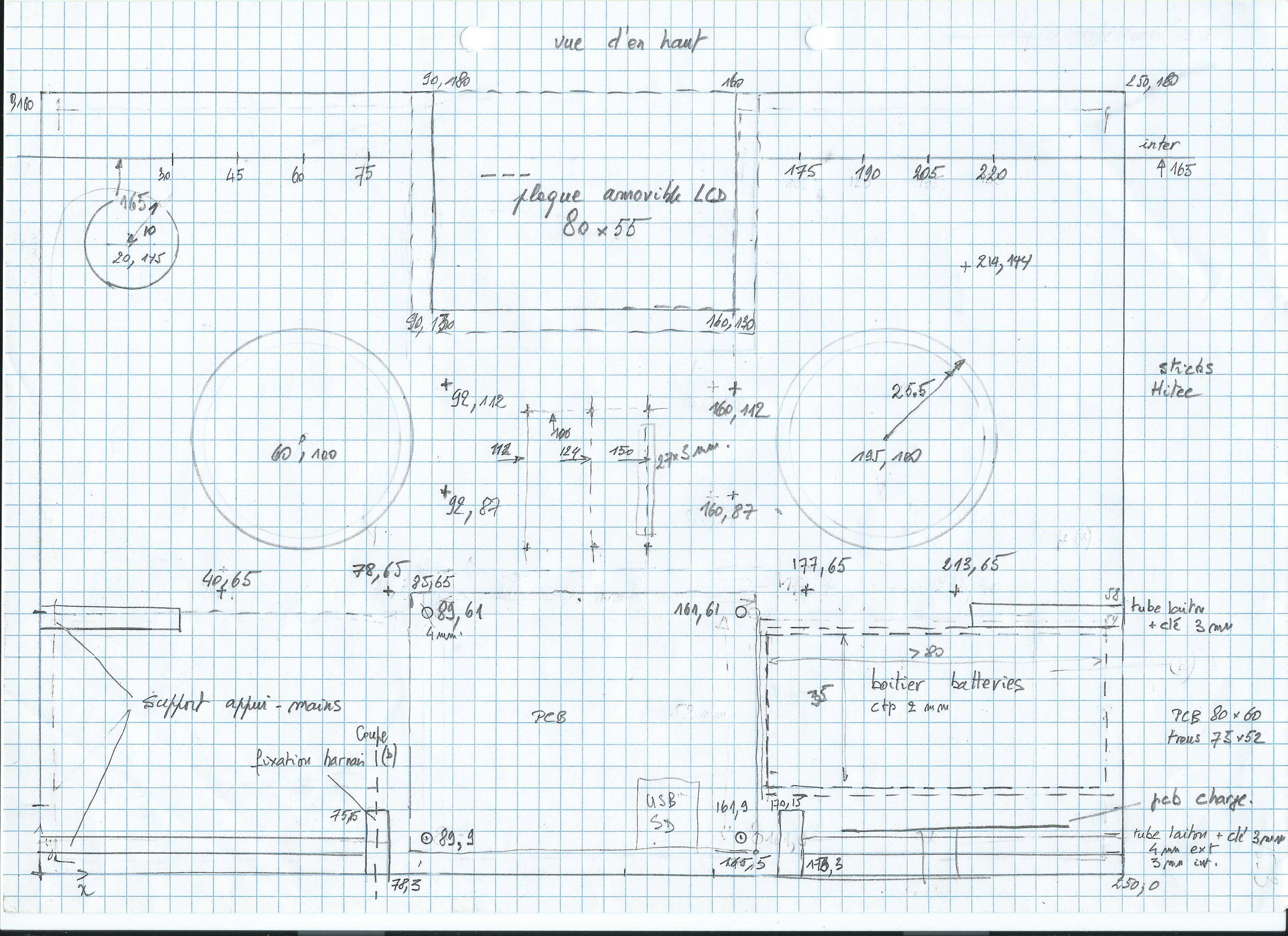

Plaque supérieure, à percer pour les sticks, interrupteurs, boutons... La plaque repose sur les faces latérales gauche et droite, tandis que les faces avant/arrière se terminent à la même hauteur . Ceci permet de décomposer ces faces en parties fixes et en parties mobiles, qui se retirent vers le haut. Pour les curseurs: une ouverture de 27 mm de haut Une fente pour les pièces de la suspension au harnais (pas encore réalisée sur cette photo)	250*174 dessin préparatoire fichier dxf dc1(DevCad) J'ai utilisé le "dessin préparatoire" avec des outils simples (scie sauteuse et scie de table Proxxon) ...en attendant sans doute une CNC
Faces latérales - face avant : prévoir une ouverture à glissières pour accéder au Mbed et à la carte SD et une ouverture pour la prise de charge -face arrière: antenne et poussoir pour allumer l'émetteur et prévoir une ouverture centrale pour accessoires (mesure de débattement...) -face gauche : prise pour écouteur -faces gauche et droite : le tube en laiton pour les "clés" de support pour les mains prend appui sur la face latérale	25038 avant/arrière 17435 latérales
plaque inférieure, fixée par 4 vis à des supports triangulaires collés contre les faces latérales.	250*180

Préparation de la plaque supérieure

- forer tous les trous de la plaque supérieure et préparer une ouverture pour les curseurs
- coller toutes les pièces en bois ou autres pièces mécaniques

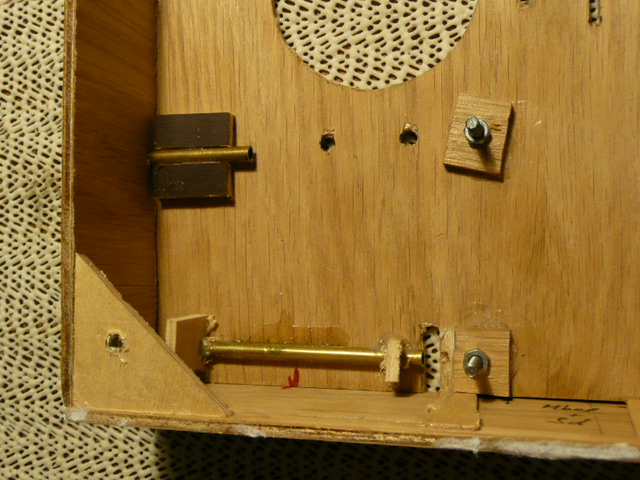

	les supports des clés d'aile (tube laiton de diamètre intérieur 3mm). le boitier pour les batteries les vis pour fixer les circuits imprimés, dont la tête est collée à demeure sous un contreplaqué (ceci évite de forer la face supérieure)
	le verrouillage de la suspension du harnais

Préparation des faces avant et arrière

La plaque supérieure, retournée, entourées des 4 faces latérales.
Les faces gauche et droite seront collées sur la plaque supérieure. Remarquez les trous pour laisser passer les tubes de laiton pour les "clés d'aile" des supports des mains.

Les plaques avant arrière ont 3 mm de plus que les faces latérales, car elles seront collées sur le flanc de la face supérieure

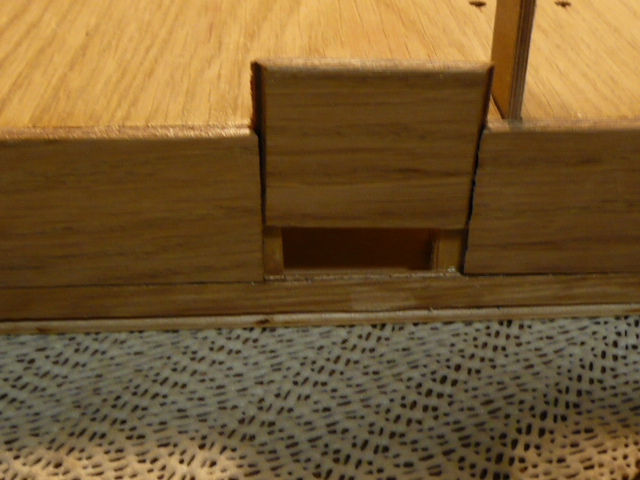

La plaque avant (en haut sur la photo) comporte une partie centrale mobile (ici le trou de l'antenne et du bouton de démarrage ne sont pas encore forés
La plaque opposée comporte deux parties mobiles , à gauche sur la photo pour accéder au Mbed et à la carte SD. A droite on installera une prise de charge des batteries.

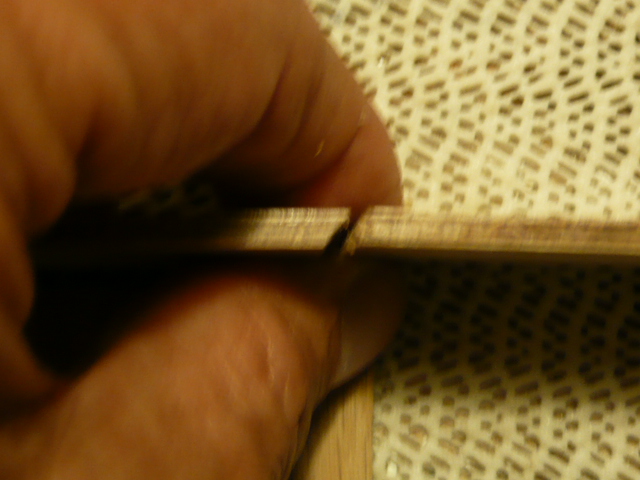

Chaque partie mobile comporte des biseaux à 45°.
Les biseaux empêchent la pièce mobile de sortir.
Il faut encore ajouter des petites lattes en contreplaqué mince qui empêchent d'enfoncer la pièce. Son seul degré de liberté est de glisser vers les haut (quand on tient l'émetteur)

Assemblage

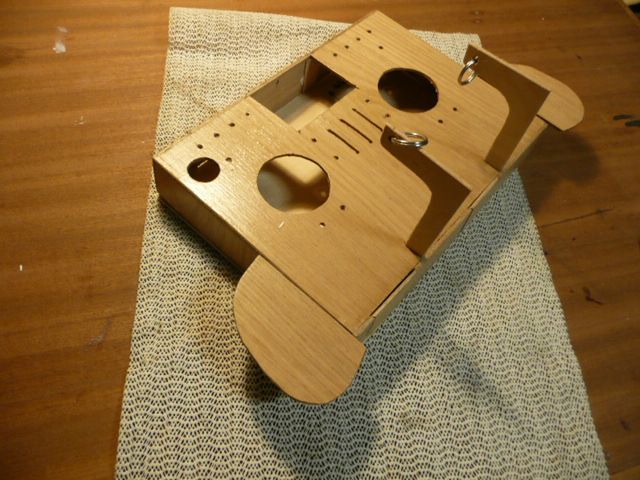

	Le boîtier est achevé, en usage pupitre: - les supports des mains qui sont enfichés de chaque côté et verrouillent les pièces pour accrocher le harnais
	Plusieurs panneaux d'accès
"	La technique des "clés d'aile"
"
"
