Construction d'un émetteur
  V4  minimum


Le but de cette page est de documenter les composants minimum ou obligatoires, quel que soit l'émetteur à construire.

Les deux composants "impératifs" de RCCL V4 sont l'écran Lcd et le microprocesseur mbed:

lcd tactile µLCD-24PT(SGC)   de 4D shop.4dsystems.com.au/serial-display-modules/286-1011.html
Je l'ai acheté chez www.tigal.com/product/2027
Ce composant est puissant: interface série, entrée digitales, carte sd...même connections à un haut-parleur.
Note: sur le site de ce constructeur vous trouvez d'autres écrans qui utilisent le même protocole SGC, vous pouvez les utiliser. Le modèle µLCD-28PT(SGC) est intéressant: un petit peu plus grand mais beaucoup plus facile à monter .

microprocesseur MBED  voir mbed.org/, vendu  par exemple Mouser 771-OM11043598 . Je l'ai acheté chez www.bytecom.be/
Son gros avantage est la simplicité d'utilisation. Il ne faut installer aucun  software , tout se développe sur le net et il est fourni avec une "library" impressionnante par sa facilité d'utilisation.
Il ne faut pas de "programmeur": un câble USB suffit et c'est très rapide.
Commme un  généraliste tel que Mouser est quasi incontournable ...regardez la référence 771-OM11043598 . C'est le Mbed et faites d'une pierre deux coups.

Qui peut fournir les deux , Mbed et Lcd? J'ai trouvé celui-ci:
http://www.lextronic.fr/

Pour connecter le lcd il faut se procurer des headers femelle "stackable".
Je les ai commandé chez http://www.coolcomponents.co.uk/
Recherchez les produits Prototyping > Connectors > Stackable Header  . Ils existent en plusieurs longueurs



Un émetteur minimum pour les vacances
L'émetteur est très simplifié:
Pour l'alimentation "minimum" je propose une seule batterie Lipo 2S, un régulateur  low drop qui fournit le 5V au Lcd ou même seulement une batterie 4.8V NiMh et un interrupteur est mécanique, à glissière, sans régulateur


Les besoins sont environ 300 mA, répartis entre le Mbed , le Lcd et le module d'émission, en respectant la tension
    Mbed 4,5V à 9V
    4D     4V à 5.5V
Si on utilise une batterie de 4,8V sans régulateur, mettre en parallèle avec la batterie une zener de 5,1V et une résistance de 22 Ohm .
(ceci parce que fraîchement chargée, la batterie peut dépasser 5.5V)

Le Lcd est posé sur deux rangées de headers femelle, montés sur une plaque à lignes . Leur fonction principale est mécanique :elle porte le Lcd.
Quelques connections font appel à un header "stackable":

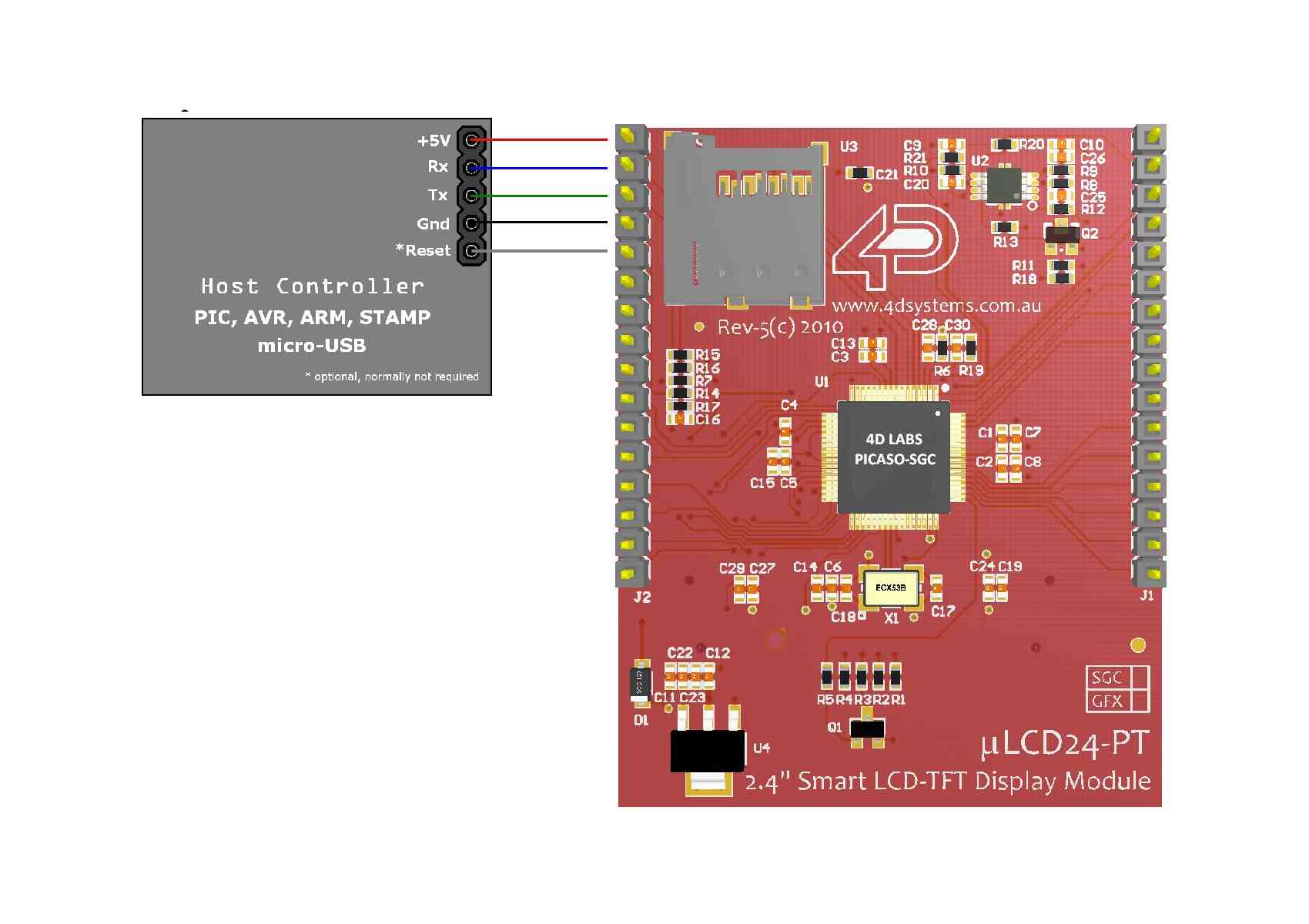

Ce dessin provient de la documentation que vous trouvez sur le site 4D  uLCD-24PT-SGC-DS-rev2.pdf



Le Mbed est alimenté directement par la batterie.
Les pins connectées:
La connexion entre Mbed et Lcd est limitée à 3 fils (Tx Rx Reset )
Le Mbed lit les 4 entrées analogiques et les 3 entrée digitale ( autotrim + interrupteur  3 voies).
La tension d'alimentation des potentiomètres est fournie par la sortie 3.3V du Mbed.
Une 5ème entrée analogique lit la tension de batterie , ramenée à moins de 3.3V par un diviseur.

Ceci est facilement réalisable avec une plaque à lignes.

On peut également créer un PCB qui porte le Mbed, les manches, les connecteurs vers la batterie, vers le Lcd, vers le module d'émission et vers les switch.

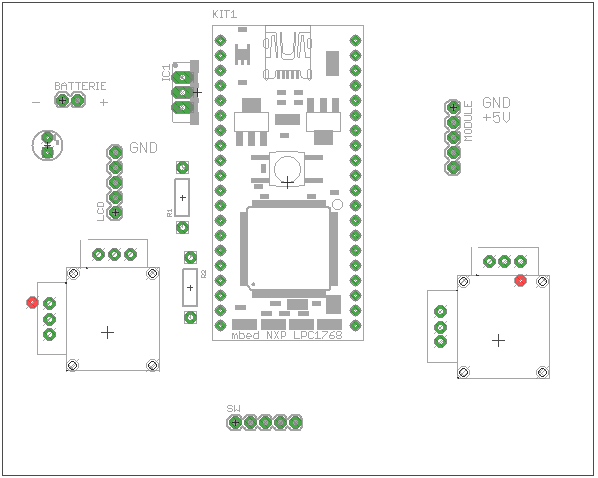

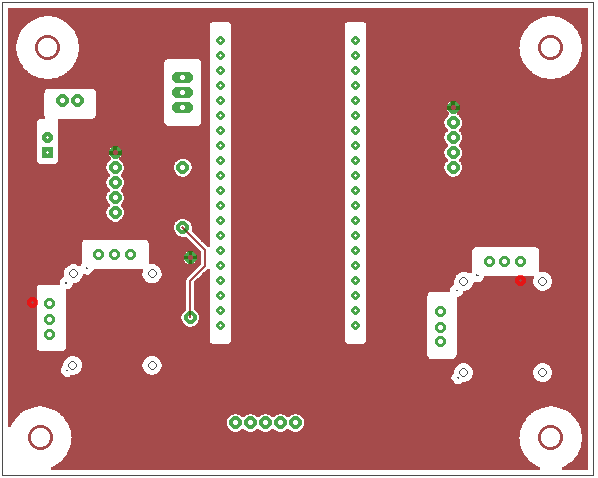

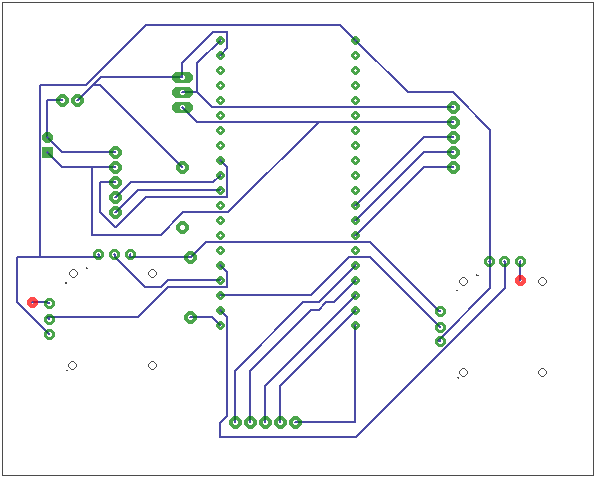

Voici une possibilité : couche supérieure (plan de masse), couche inférieure, libellés:

Les fichiers Eagle sont disponibles .sch .brd
