Construction d'un émetteur

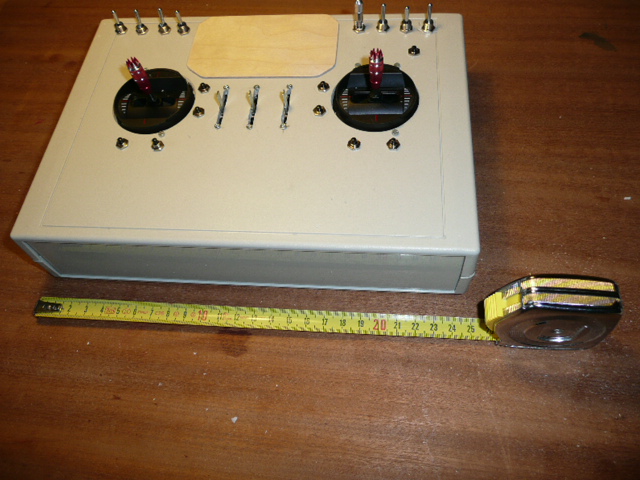

le boitier de mon émetteur V4
Le boitier comporte tous les organes de commande.
Liste des composants pour le boitier
Ceci
est la liste des composants que j'ai utilisé, en recherchant une très
bonne qualité. Je vous communique les références de Mouser.
boitier Hammond Mouser 546-RM2095S en ABS, dimension 250*180*50
voir RM2095S
ici
2 manches provenant de Hitec, Aurora 9 fournisseur ici
3 curseurs Mouser 652-PTA20432015CPB10 (Bourns
PTA2043-2015CPB103)
course 20mm
10kohm, fixation facile par deux vis M2
9 boutons-poussoirs Mouser 10PA019 fixation M5 (8 pour les trims, 1
pour autotrim)
3 interrupteurs 3 positions On-Off-On Mouser 611-7103-002 (Phases
maître et esclave + sélection mode des trims)
3 interrupteurs 2 positions On-On Mouser 611-7101-054
1 interrupteur à verrouillage de sécurité , par exemple Mouser
611-7101-031
ajouter:
un haut-parleur 8 Ohm et sans doute une prise pour insérer un
écouteur en coupant le haut-parleur
un potentiomètre de 100k ou mieux 150k pour régler le volume et son axe de commande
(Piher 15mm) , avec une course logarithmique.
(valeurs réglées: avec mon oreillette 1,5k, avec mon haut-parleur 45k..)
Réalisation du boitier

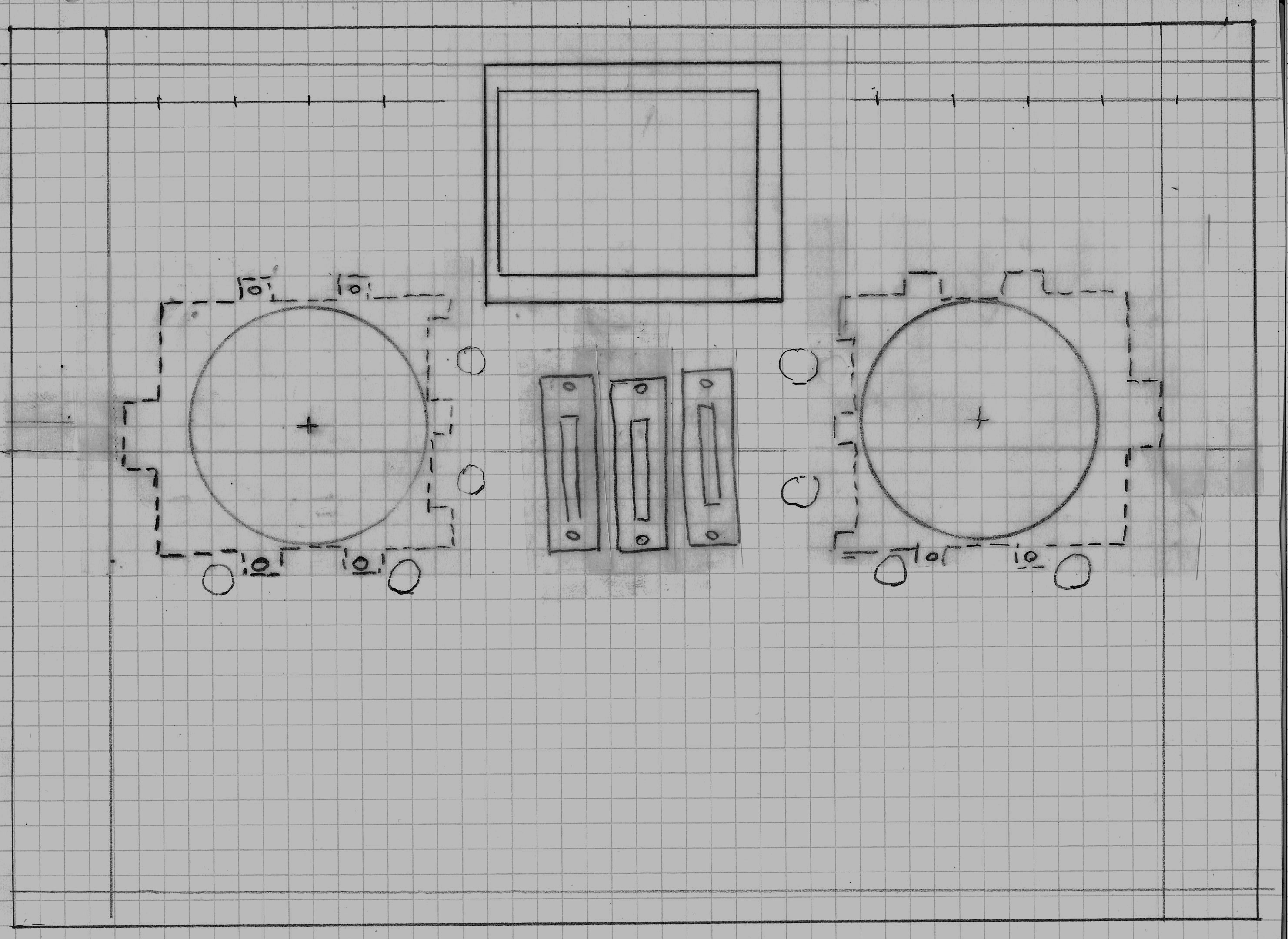

Tout commence par un dessin de l'implantation. Le tout a été dessiné
sur papier quadrillé.
- L'écran LCD est le plus haut possible pour améliorer la visibilité
- Les manches sont placés le plus loin possible des bords (image) pour un pilotage "pupitre".
(Pour piloter "pouces dessus" les manches sont placés le plus près
possible des bords)
Le boitier en ABS s'ouvre en deux coquilles assemblées par des vis avec
insert métallique.
Les perçages:
- 6,5mm pour les interrupteurs
- 5mm pour les boutons poussoirs
Ecran LCD
L'écran affleure à la surface du boitier. Il est fixé par ses headers
"stackables" sur un petit circuit imprimé , lui-même fixé par 3 vis sur
des supports de hauteur adéquate.
Un masque fixe ferme le dessus du boitier; le lcd est amovible en
démontant le circuit imprimé .

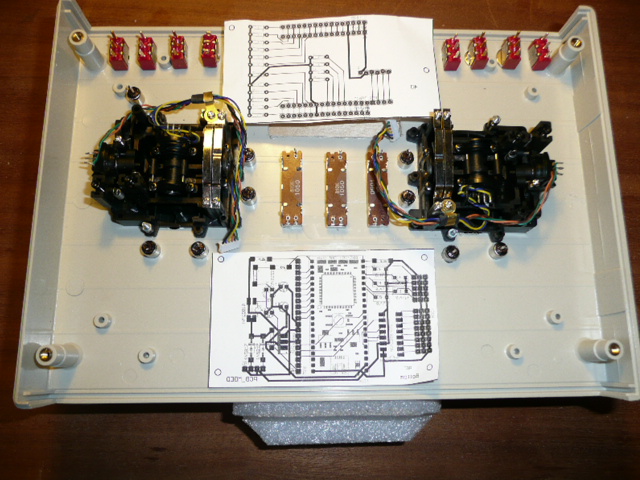

Installation des manches, curseurs ,interrupteurs...
A gauche les deux circuits imprimés sont représentés en vraie grandeur.
Les interrupteurs
Pour le moment je n'ai pas monté d'interrupteur sur les manches, comme en version V2.
Les positions normales off sont en haut.
Les noms des interrupteurs...sont hérités de la première version, et je
ne les ai jamais changé. Vous choisirez sans doute des noms différents.
Les positions normales sont en haut pour tous les inter à deux
positions et au centre pour les inter à 3 positions, encore une fois
ceci est un choix personnel.
A gauche
- S4 3 positions phases principales
- S3 ail->dérive
- S6 dual-rate (off= course normale, on= course réduite)
- S5 3 positions phases secondaires
A droite
- S1 verrou pour coupure de sécurité du moteur électrique
- S2 variante de vol
- ST 3 positions qui définit le fonctionnement des trims
- haut=autotrim (bouton BA)
- centre = normal (trims digitaux actifs, autotrim non actif)
- bas = réglage de paramètres en vol
- S7 usage non défini
- un bouton poussoir BA ou BB
©
