Construction d'un émetteur V4
Le circuit imprimé pour le LCD
Ce circuit est très simple: quelques connecteurs. Il comporte un amplificateur pour couper le signal audio, car il y
a un bruit de fond gênant.
Sans cet amplificateur, il est facile de réaliser ce circuit imprimé avec une
plaque à lignes, en connectant le haut-parleur aux deux sorties prévues sur le lcd.
Les
fichiers eagle nommés 4D sch brd
Le circuit imprimé du Lcd se connecte aux headers J1 (supérieur) et J2(inférieur) du lcd.

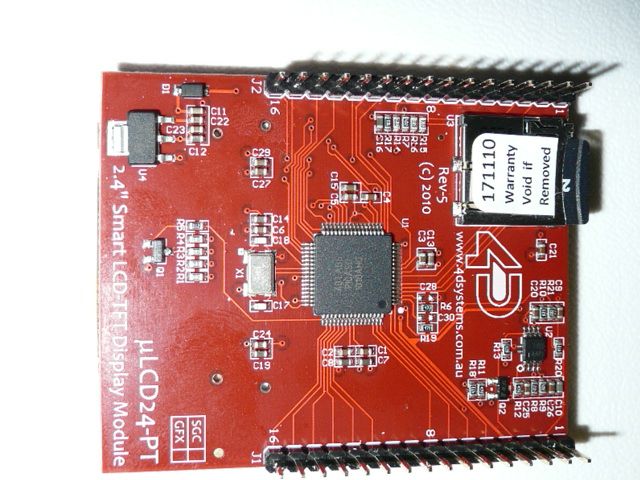

Voici la photo (voir aussi la documentation
du µLCD-24PT sur le site de www.4dsystems.com.au, vous trouverez le
détail des diverses pins)
Dans la suite l'abréviation J1.7 représente la pin 7 du connecteur J1
de ce Lcd.

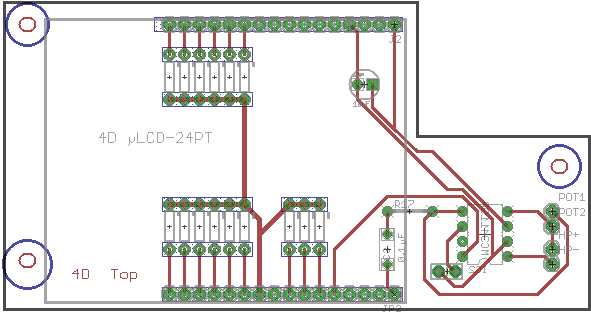

Le Lcd est monté sous le pcb , cette photo vous le montre comme
si ce pcb était transparent, lorsque vous regardez vers l'intérieur du
boitier.

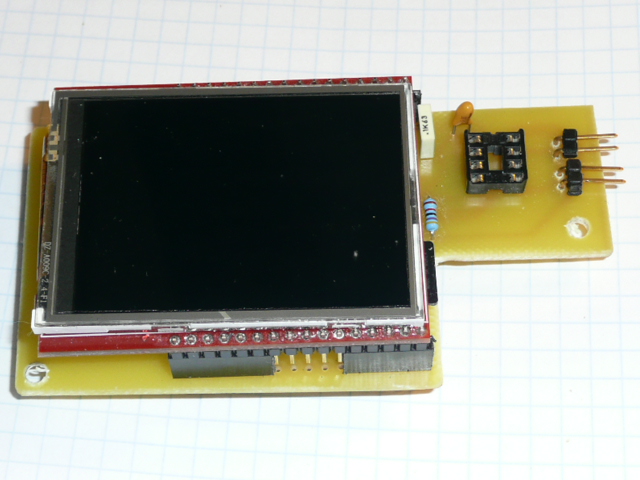

Ce lcd est enfiché sous le circuit ci-dessous: l'encoche à droite donne accès à la carte SD.
Les composants sont très simples
- un circuit imprimé simple face . Les lignes sont au-dessus.
- des headers femelle "stackables "de 16 positions, la partie
femelle est sous
le pcb
Ce sont les headers situés tout
en haut et tout en bas (JP1 et JP2), écartés de 18 lignes
- la partie mâle de ces headers stackables dépasse au-dessus du
pcb,la soudure est au-dessus.
Cette partie mâle est utilisée pour connecter la nappe de câbles.
- 15 résistances de pull-up 12kOhm 1/4 W auprès de chaque digital
IO du Lcd.
Les résistances sont montées sous la plaque.
- résistances 1,8k , 47k
- condensateurs 10µF , 1µF et 0,1µF
- amplificateur MC34119 en format DIP
Instructions
de montage.
Tous les composants sont montés du côté opposé aux pistes du circuit
imprimé
- monter le Lcd sur deux headers femelles stackables avant de
les souder (on dépose un peu de soudure au pied du header mâle).

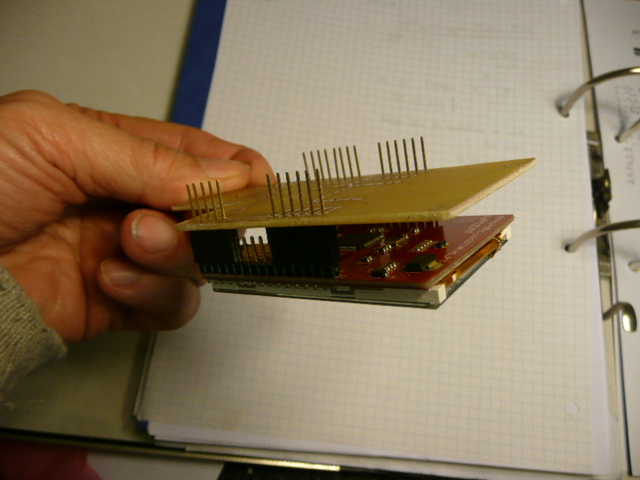

Cette photo vous montre le lcd, fixé sous le pcb, la partie mâle des headers stackables dépasse.
- Retirez le Lcd.
- souder toutes les résistances de pull-up (12 kOhm)
- souder les autres composants: 2 résistances, le support DIP et 3
condensateurs.(attention au sens de 2 condensateurs ; le condensateur
est livré avec des fils de longueurs différentes, le plus court est le
"-".

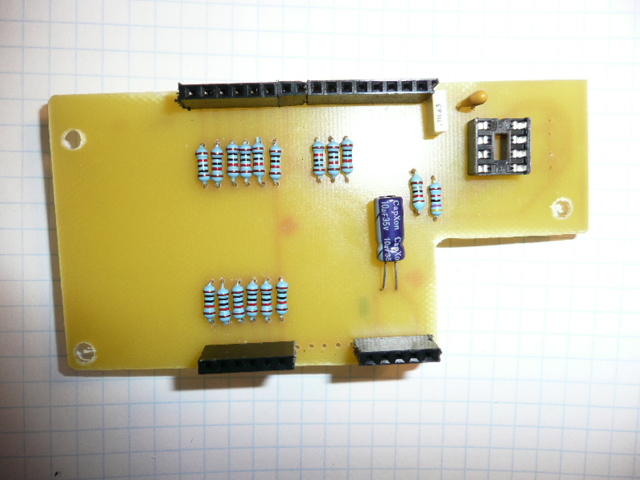

Sur cette photo le "-" est à gauche...aidez vous avec le schéma Eagle.
- souder les headers pour le potentiomètre et le haut-parleur,
situés à droite.
Ce sont des headers à angle droit.
Il reste le montage proprement dit
- monter le potentiomètre à un endroit adéquat sur la face avant
(valeur 200 k) , la prise pour l'oreillette et le haut-parleur
- monter le circuit imprimé à la hauteur exacte pour que le Lcd affleure

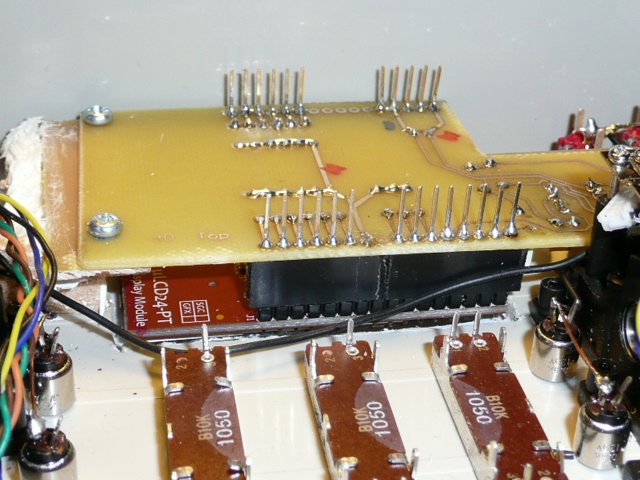

Voici le résultat: le lcd est monté à la bonne hauteur, les headers mâles attendent le montage des câbles.

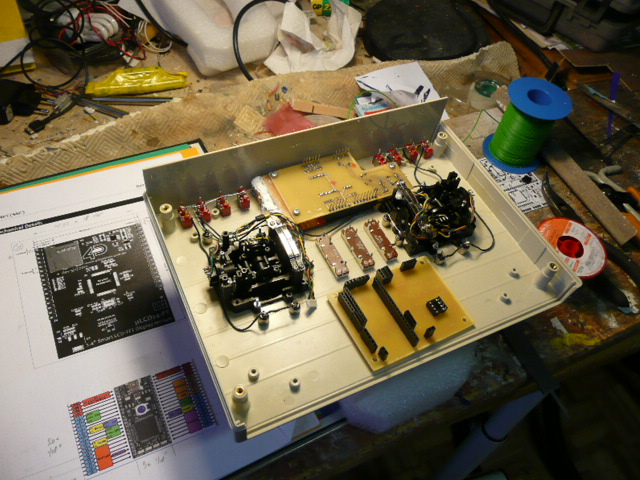

A droite le boitier, avec déjà une ébauche du M3_mbed.

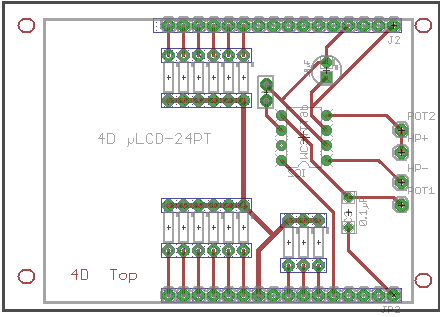

Entretemps, une autre version plus courte, pour l'émetteur d'Eric.
L'amplificateur trouve une place sur une plaque de dimension minimum.
Les fichiers Eagle: sch brd
Correction:
selon une page de la documentation du constructeur, il faut commander
le reset (J2.5) en "OpenDrain" avec une résistance De 4,7k entre la pin
J2.5 et J2.1(VCC).
Je l'ai ajoutée..bien que le circuit fonctionne correctement sans cette
résistance. Une optio n de compilation figure dans core.h
